간판타이머 설치 및 설정 방법조명·전기
시공 전시공 후
손잡이를 끌어 전후를 비교하세요.
한눈에 보기 · 숫자 요약
전체 이야기 ↓- 증상간판타이머 설치 및 설정 방법
작업 이야기 전체
대형 프랜차이즈 헬스장에 간판타이머 세 대를 설치하고 시간 설정까지 한 현장입니다. 안쪽 분전반에 운동 기구와 실내외 조명, 탈의실 차단기가 함께 모여 있었습니다. 좁은 공간에 배선이 몰려 있어 어느 회로를 묶을지 정확히 가려야 했습니다.

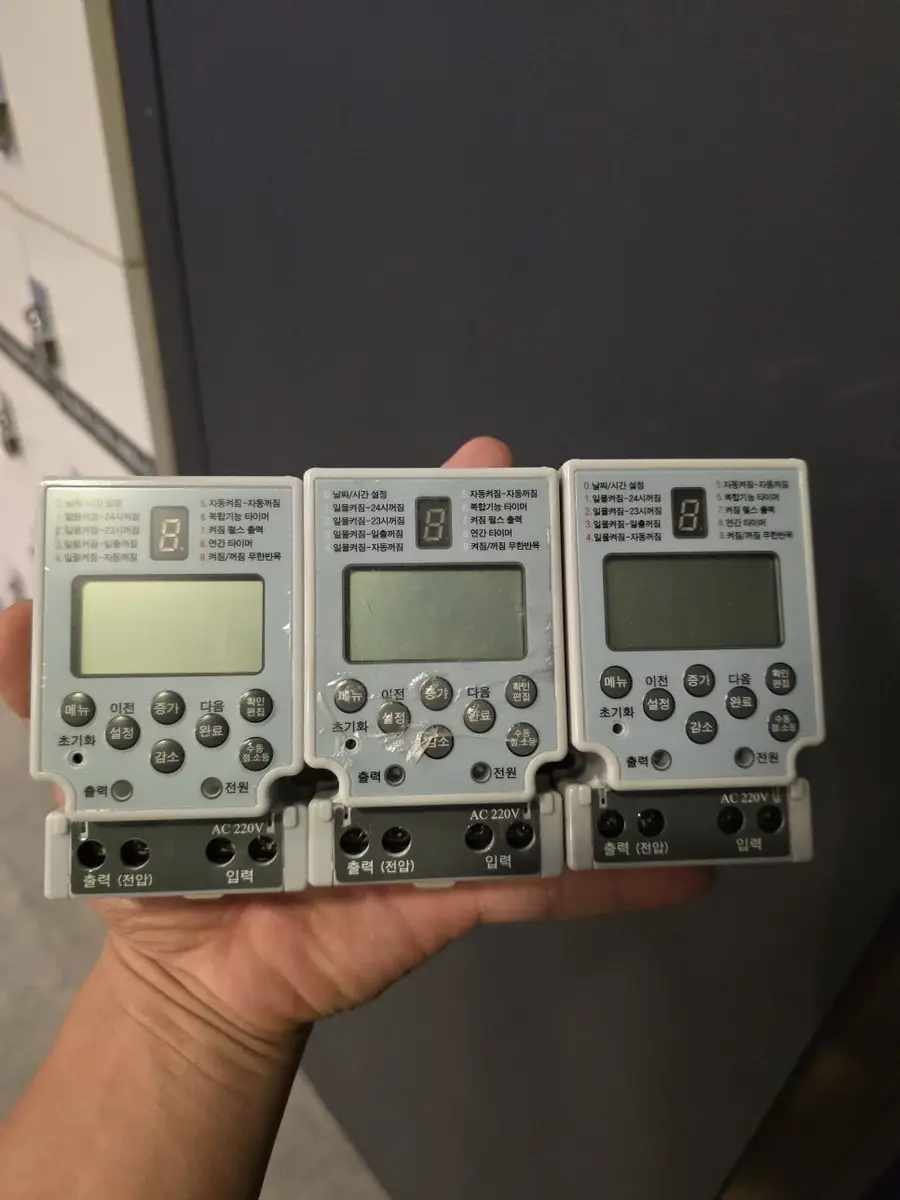

담당자와 자동으로 돌릴 구역을 먼저 맞췄습니다. 그 뒤 기존 회로와 배선 상태를 확인했습니다. 분전반 아래 여유 공간이 있어 타이머 세 대를 그곳에 두기로 했습니다. 제품은 신성계전 SST-34SD로, 전자식 겸용입니다. 30A 용량에 4단자 구조이며 액정에 시간과 출력, 요일, 모드가 나옵니다.
메인 차단기를 내리고 전원이 끊겼는지부터 확인했습니다. 기존 배선과 부하를 살핀 다음 아래쪽 자리를 잡았습니다. 단자 규격에 맞춰 입력선과 출력선을 하나씩 연결했습니다. 선이 흔들리거나 엉키지 않게 케이블 타이로 묶었습니다. 타이머 세 대는 목공 벽면에 단단히 고정했습니다.
현장 이야기
설정은 현재 시간을 맞춘 뒤 켜짐과 꺼짐 시간을 넣는 순서입니다. 끝나면 자동 운전 모드로 바꾸고 출력 상태를 다시 봅니다. LED 표시등이 켜지는 것을 확인했습니다. 연결된 회로가 뜻한 대로 제어되는지도 점검했습니다. 분전반 작업은 감전 위험이 있어 경험 있는 사람이 맡아야 합니다.
Q. 간판타이머 설정은 어떤 순서로 하나요?
A. 현재 시간을 맞추고 켜짐·꺼짐 시간을 넣은 뒤 자동 운전 모드로 바꿉니다. 마지막에 출력 상태를 확인합니다.
Q. 어떤 타이머를 썼나요?
A. 신성계전 SST-34SD 제품을 썼습니다. 전자식 겸용이며 용량은 30A, 단자는 넷입니다.
