조명·전기 · 2026. 10. 2.
간판 디지털 타이머로 상가 조명 자동화서초구
시공 전시공 후
손잡이를 끌어 전후를 비교하세요.
한눈에 보기 · 숫자 요약
전체 이야기 ↓- 증상간판 디지털 타이머로 상가 조명 자동화
작업 이야기 전체
서초구 부동산 사무실에 간판 디지털 타이머를 설치한 현장입니다. 외부 간판 조명을 켜려면 매번 분전반을 열고 차단기를 올려야 했습니다. 퇴근 때도 같은 차단기를 다시 내리는 방식이었습니다.
타이머부터 달지 않고 분전함 안을 먼저 살폈습니다. 연결된 회로에 걸린 부하가 얼마인지 봤습니다. 과부하 기미가 있는지, 합선이나 누전 위험이 있는지도 함께 확인했습니다. 타이머만 잘 돈다고 안전한 시공이 되는 것은 아니기 때문입니다.

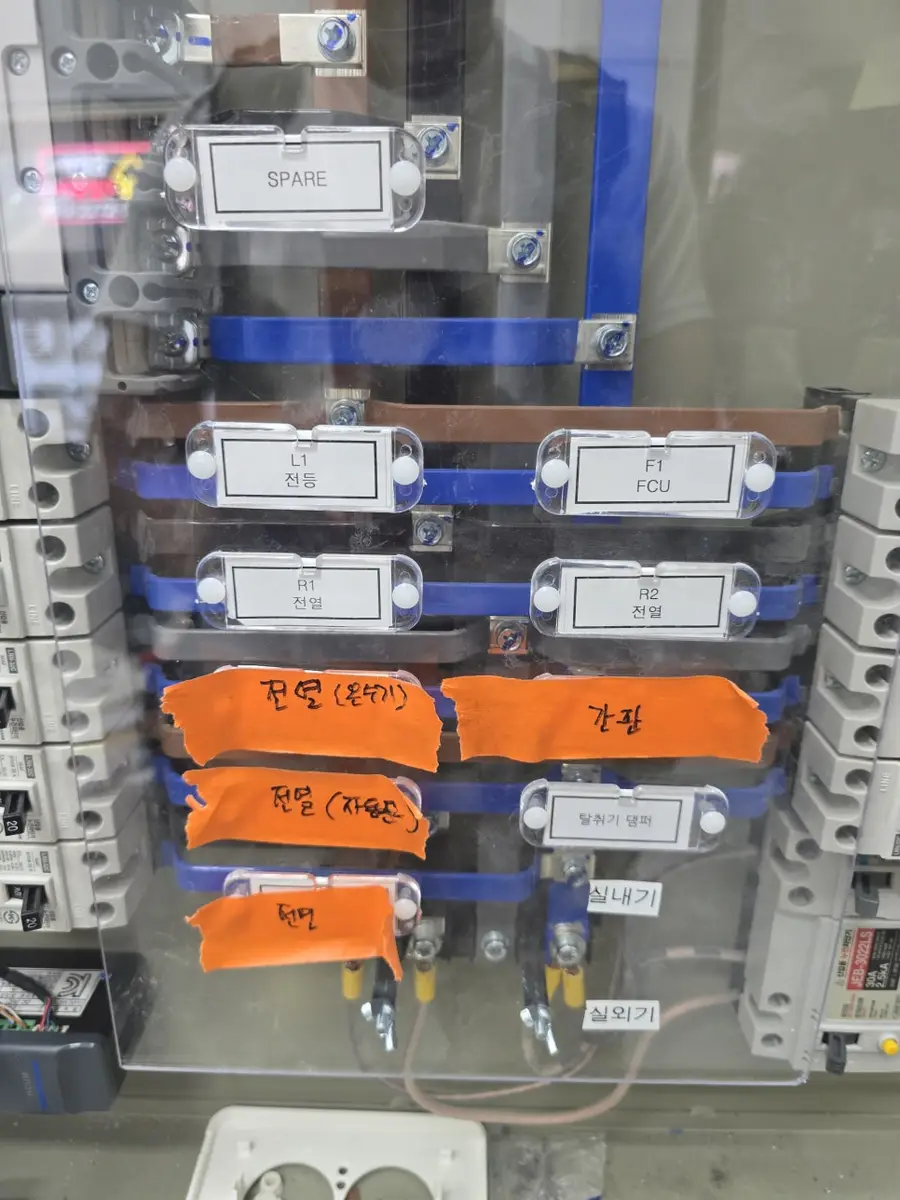

설치 자리는 분전함을 열면 바로 보이고 배선을 정리하기 쉬운 곳으로 정했습니다. 타이머 본체는 너트로 단단히 고정했습니다. 접지와 전원 라인을 정돈한 다음 자동으로 돌릴 회로를 골랐습니다. 이 현장은 갈색이 간판 배선, 파란색이 자동문 배선이었습니다. 두 회로를 나눠 입력과 출력 단자에 물렸습니다.
현장 이야기
단자를 조인 뒤에는 접촉 불량이나 선끼리 간섭이 없게 정리했습니다. 분전함 안 배선은 케이블 타이로 묶어 마감했습니다. 전원을 넣고 단자별로 전기가 들어오는지 봤고, 간판 조명도 정상으로 켜졌습니다. 이제 차단기를 손대지 않아도 정해 둔 시간에 간판이 켜지고 꺼집니다.
Q. 타이머 설치 전에 무엇을 먼저 보나요?
A. 분전함 회로의 부하와 과부하 여부, 합선·누전 위험을 먼저 확인했습니다. 그다음 설치 위치를 정했습니다.
Q. 간판 말고 다른 회로도 같이 묶이나요?
A. 이 현장은 간판 배선과 자동문 배선이 함께 있어 색으로 구분한 뒤 회로별로 따로 결선했습니다.
