디지털 타임 스위치로 조명 자동화고양시

고양시 실내 골프 연습장 분전반을 점검하고 디지털 타임 스위치로 조명 자동화를 한 현장입니다. 이런 연습장은 일반 매장보다 전력을 많이 쓰고 조명 회로가 잘게 나뉘어 있습니다. 운영 시간마다 차단기를 손으로 올리고 내리기 번거로운 구조였습니다.

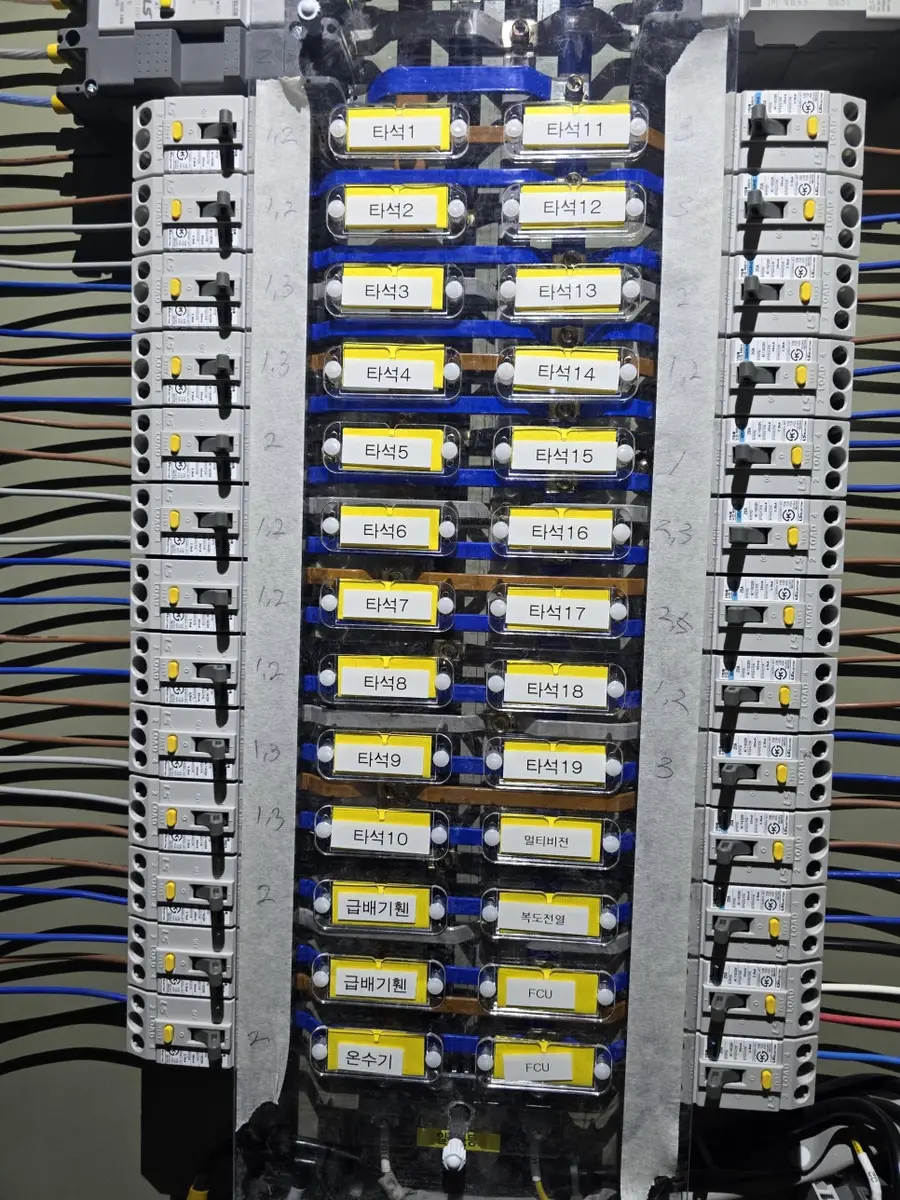

분전함을 열어 보니 간판, 복도, 락커룸 같은 공간별 차단기가 있었습니다. 타석별 차단기도 1번부터 19번까지 나뉘어 있었습니다. 위쪽에는 일괄 소등용 마그넷 스위치와 조작 접점이 이미 달려 있었습니다.

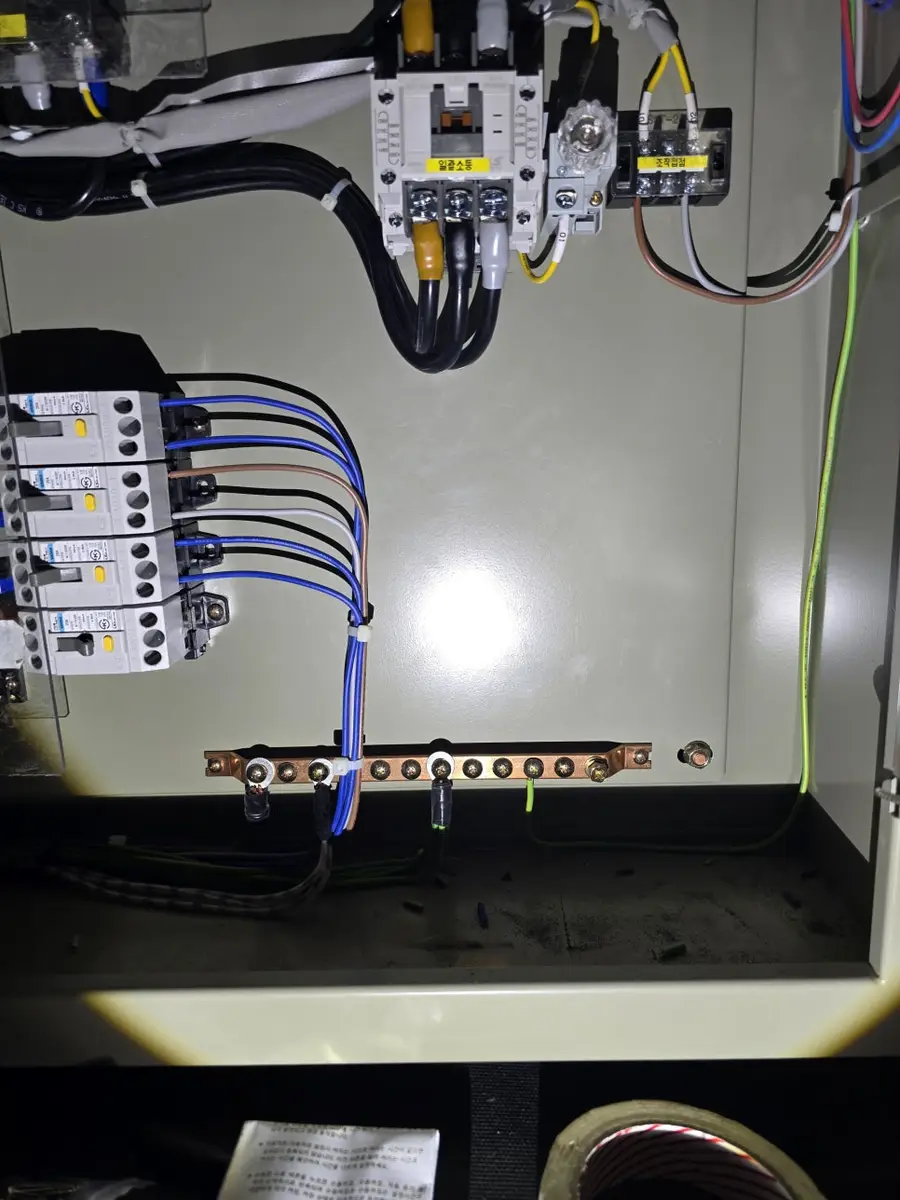

메인 차단기를 내려 정전 상태를 지킨 채 작업했습니다. 타이머로 묶을 회로와 늘 켜 둬야 할 설비를 하나씩 가려 회로를 나눴습니다. 아래쪽 차단기들과 메인 릴레이 사이에 자리를 잡았습니다. 그곳에 DIN 레일을 고정하고 타이머 본체를 붙였습니다. 차단기에서 타이머로 가는 전원 배선을 연결했습니다.
