조명·전기 · 2025. 10. 23.
분전반 교체 및 천장 조명 수리조명·전기
시공 전시공 후
손잡이를 끌어 전후를 비교하세요.
한눈에 보기 · 숫자 요약
전체 이야기 ↓7장
현장 사진
- 증상분전반 교체 및 천장 조명 수리
종류
조명·전기
작업일
2025. 10. 23.
작업 이야기 전체
화환 같은 영업 용품을 보관하는 사무실 창고에서 분전반 교체와 천장 조명 수리를 함께 한 현장입니다. 분전반이 낡았고, 수명이 다한 조명도 여럿이었습니다.

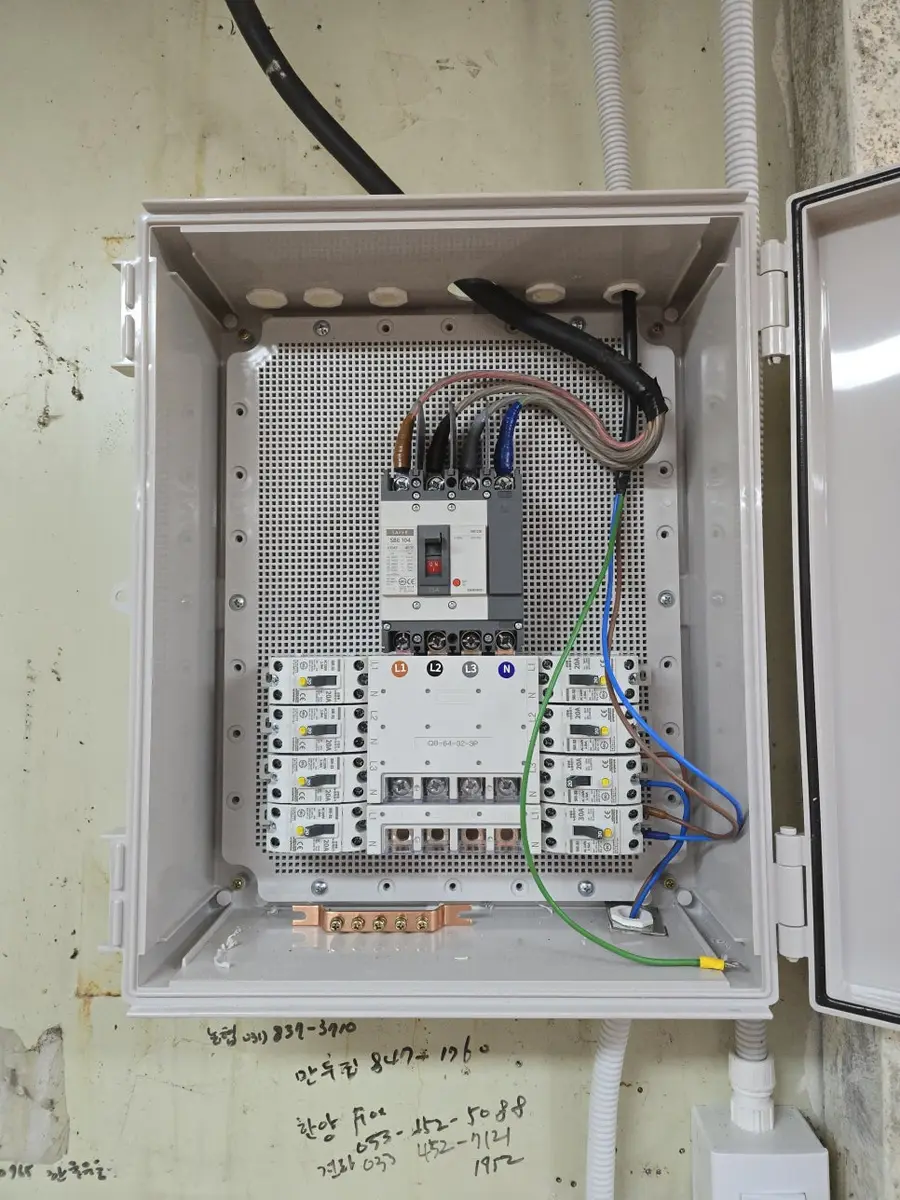

작업 전 기존 분전반의 배선 연결과 차단기 용량을 살폈습니다. 차단기 용량이 크게 모자랐고 연식도 오래됐습니다. 일부만 고치기보다 통째로 바꾸는 쪽으로 정했습니다.

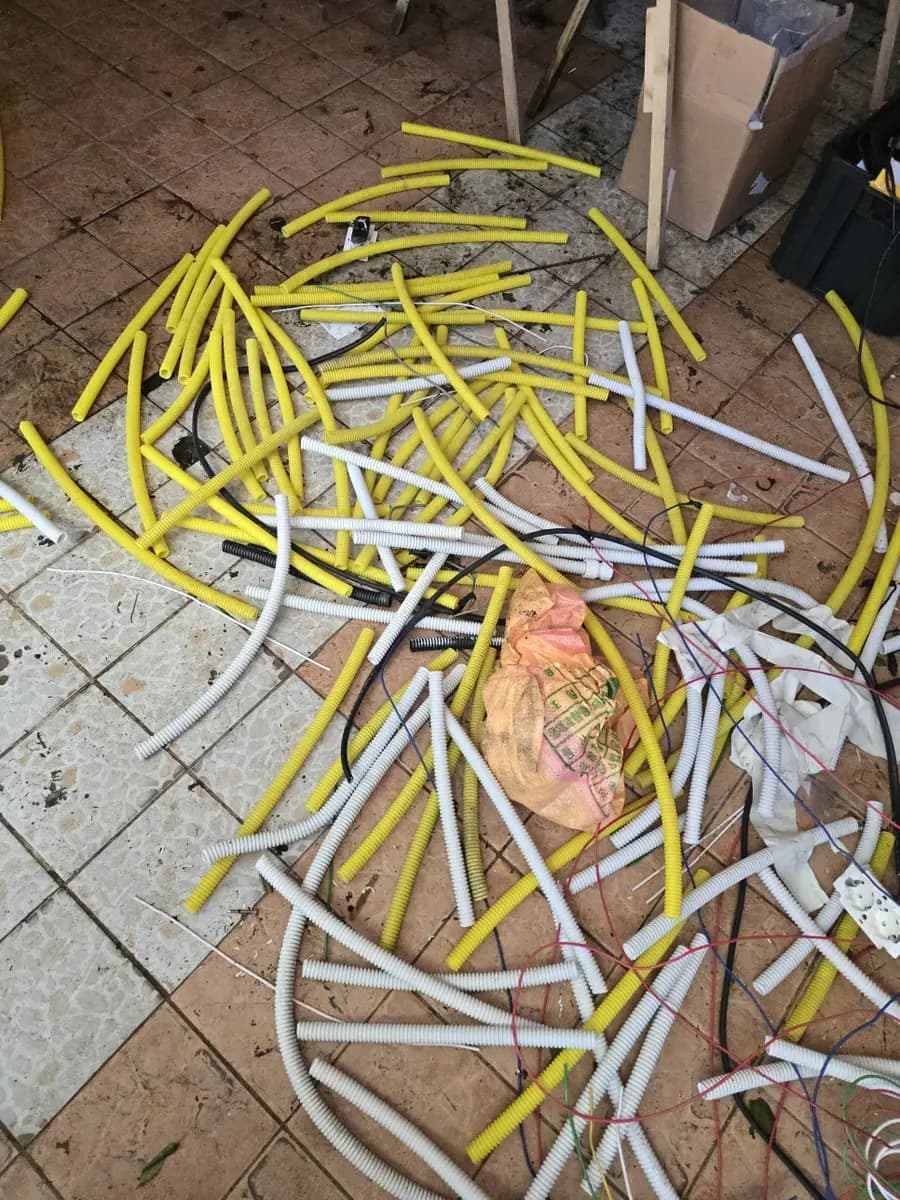

조명이 많아 모두 안전하게 떼어 낸 뒤 교체하고 배선을 다시 이었습니다. 이때 회로를 분명히 가르는 일을 먼저 챙겼습니다. 미리 적어 둔 기존 배선 흐름을 기준으로 삼았습니다. 같은 회로는 하나로 묶고, 따로 다뤄야 할 회로는 나눠 배치했습니다. 단선과 연선은 구분해 연결했습니다. 접지선, 중성선, 상선은 색을 달리해 시공했습니다.
현장 이야기
회로마다 태그도 붙였습니다. 다음에 문제가 생겨도 원인을 빨리 찾기 위해서입니다. 낡은 스위치도 새것으로 바꿨습니다. 마지막에 고객과 함께 분전반과 조명이 제대로 동작하는지 확인했습니다.
Q. 분전반은 부분 수리로 안 되나요?
A. 이 창고는 차단기 용량이 크게 부족하고 연식도 오래돼 전체 교체로 했습니다.
Q. 배선 색을 나누면 무엇이 좋은가요?
A. 접지선과 중성선, 상선이 한눈에 구분됩니다. 태그와 함께 쓰면 나중에 고장 원인을 찾기 쉽습니다.
