프랜차이즈 헬스장 분전반에 신성 디지털타이머를 설치한 현장입니다. 관리자가 조명과 큰 기구의 전원을 날마다 손으로 켜고 끄던 곳이었습니다. 정해진 시각에 저절로 돌아가게 바꾸는 것이 목표였습니다.

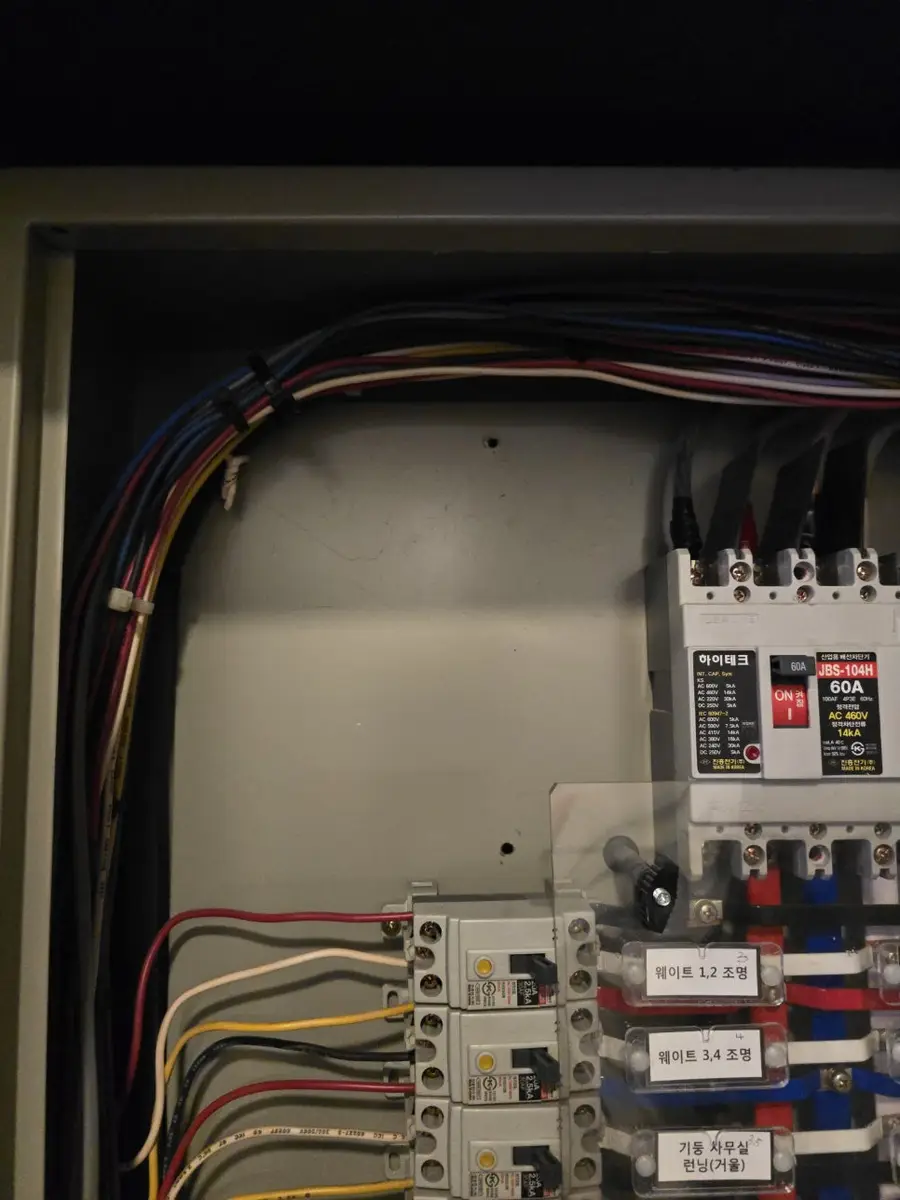

분전반을 열자 차단기가 좌우로 줄지어 있었습니다. 회로마다 웨이트 조명, 보일러, 입간판 같은 이름이 붙어 있었습니다. 한 분전반에 여러 설비가 섞여 있어 어떤 회로가 어디로 가는지부터 짚었습니다. 구역마다 켜는 시간이 달라서 타이머는 3구짜리로 준비했습니다. 24시간 설정과 요일별 설정이 모두 되는 모델입니다.

먼저 클램프미터로 기존 회로의 부하 전류를 쟀습니다. 타이머를 붙여도 될 만큼 전류가 안정 범위인지 보기 위해서입니다. 이어 분전반 왼쪽 위에 자리를 만들고 타이머를 고정했습니다. 회로별 연결 상태를 하나씩 확인하며 배선을 이었습니다. 타이머는 입력과 출력 단자가 나뉘어 있어 전원과 제어 대상을 구분해 물렸습니다.
