무인 매장 분전반에 자동타이머스위치를 설치한 현장입니다. 점주님은 얼마 전 매장에 정전이 있었다며 누전기 점검도 함께 원하셨습니다. 간판과 조명을 사람 없이 켜고 끄는 것이 목표였습니다.

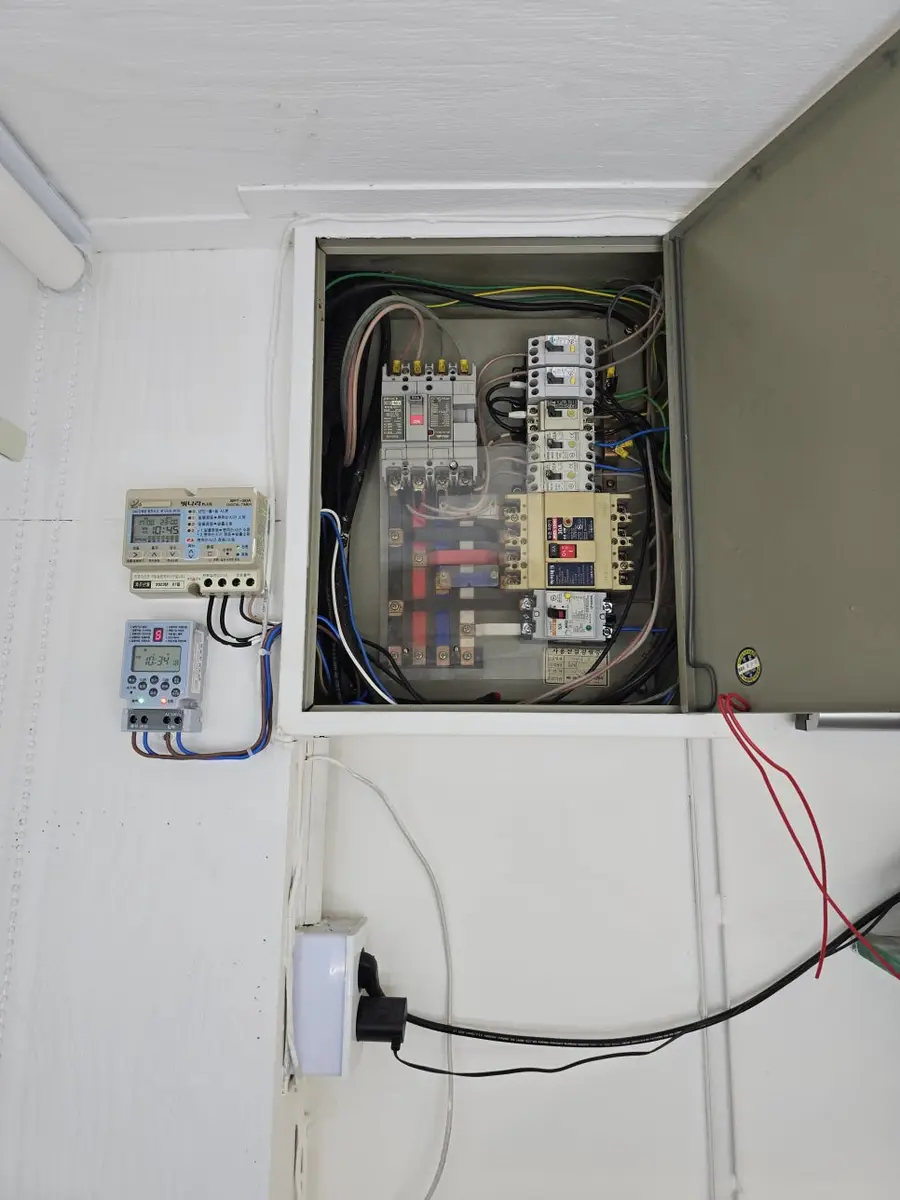

분전반은 깔끔하게 정리돼 있었고 눈에 띄는 문제는 없었습니다. 메인 차단기와 누전 차단기 몇 개, 아날로그 수동 타이머가 전부였습니다. 이 구성으로는 세세한 자동 제어가 어려웠습니다. 상의 끝에 차단기 옆 빈자리에 디지털 타이머를 더하기로 했습니다.

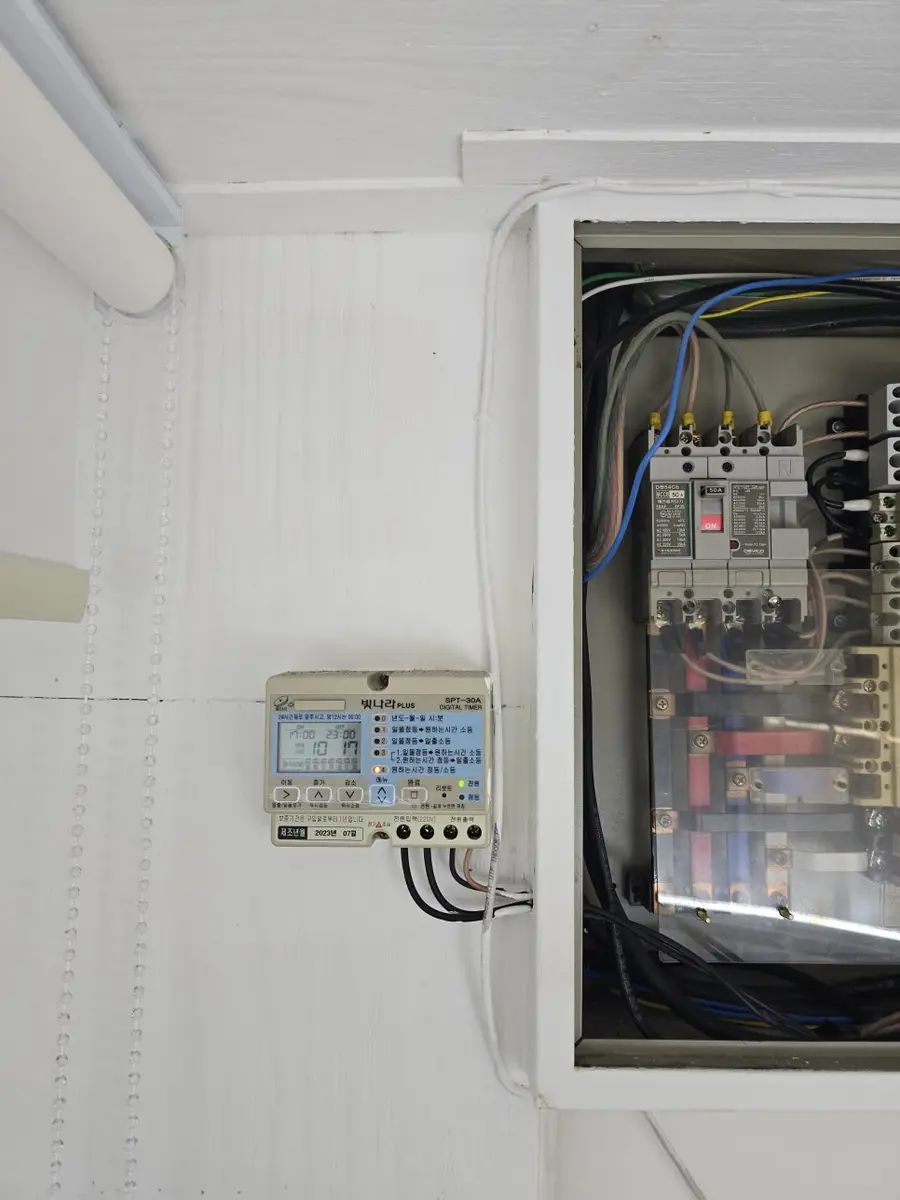

메인 차단기를 내린 상태에서 작업했습니다. 전원 쪽과 조명으로 나가는 쪽에 쓸 전선을 넉넉한 길이로 잘랐습니다. 새 디지털 타이머 단자에 선을 물리고 단단히 압착했습니다. 접속이 느슨하면 불꽃이나 화재로 이어질 수 있기 때문입니다. 선이 꼬이거나 커버에 끼이지 않게 정리했습니다.
현장 이야기
배선 뒤 클램프 미터로 전류를 쟀습니다. 타이머가 동작할 때 흐르는 전류가 정상 범위에 있었습니다. 끝으로 점주님께 시간 바꾸는 법과 수동 전환 방법을 알려 드렸습니다. 조명을 더 늘릴 때는 정격 용량을 넘지 않는지 먼저 따져야 합니다.
Q. 기존 아날로그 타이머로는 안 되나요?
A. 이 매장의 수동 타이머로는 요일과 시간을 세세히 나누기 어려웠습니다. 그래서 디지털 타이머를 따로 연결했습니다.
Q. 설치 뒤 시간을 바꿀 수 있나요?
A. 점주님께 설정 변경과 수동 전환 방법을 직접 알려 드렸습니다. 필요할 때 바꿔 쓰시면 됩니다.
