자동 타이머 스위치 설치 방법조명·전기
시공 전시공 후
손잡이를 끌어 전후를 비교하세요.
한눈에 보기 · 숫자 요약
전체 이야기 ↓7장
현장 사진
- 증상자동 타이머 스위치 설치 방법
종류
조명·전기
작업일
2026. 2. 23.
작업 이야기 전체

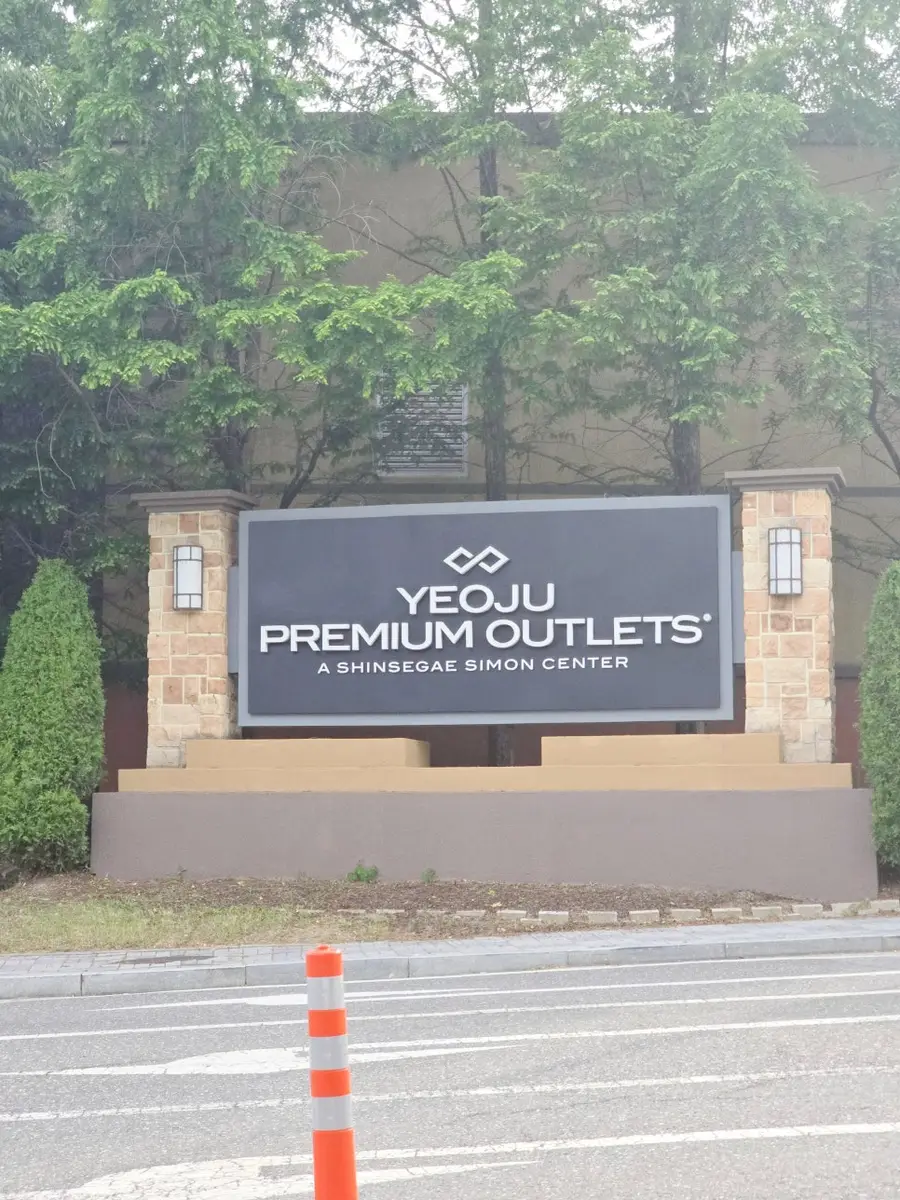

의류 매장이 많은 대형 쇼핑센터에 자동 타이머 스위치를 추가로 설치한 현장입니다. 조명과 환기, 보안에 전기가 두루 쓰여 분전반 스위치가 아주 많았습니다.

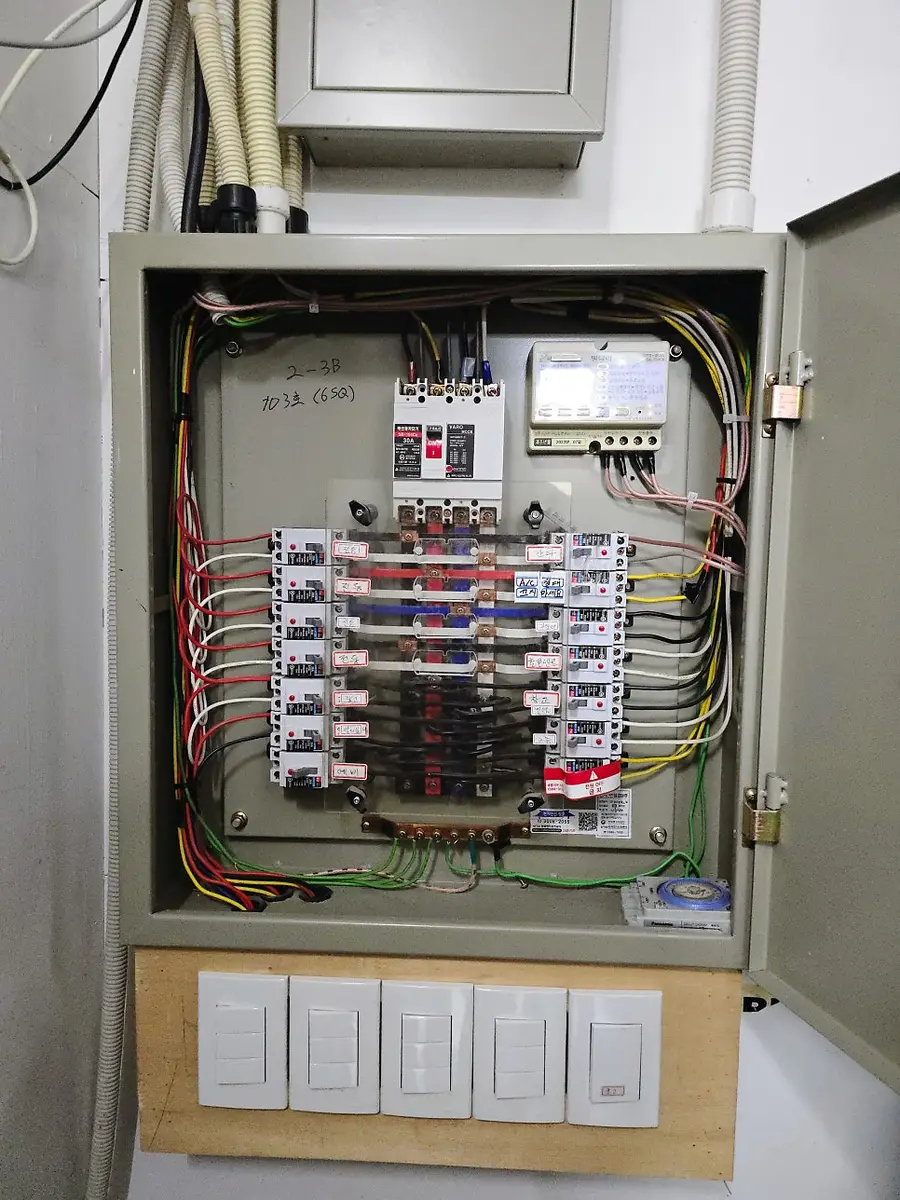

이곳에는 이미 타이머가 있었습니다. 다만 일부 회로에만 물려 있고 시간도 조금씩 틀어져 실제로 도움이 되지 않았습니다. 그래서 회로를 나눠 제어하고 타이머를 더 달기로 했습니다.

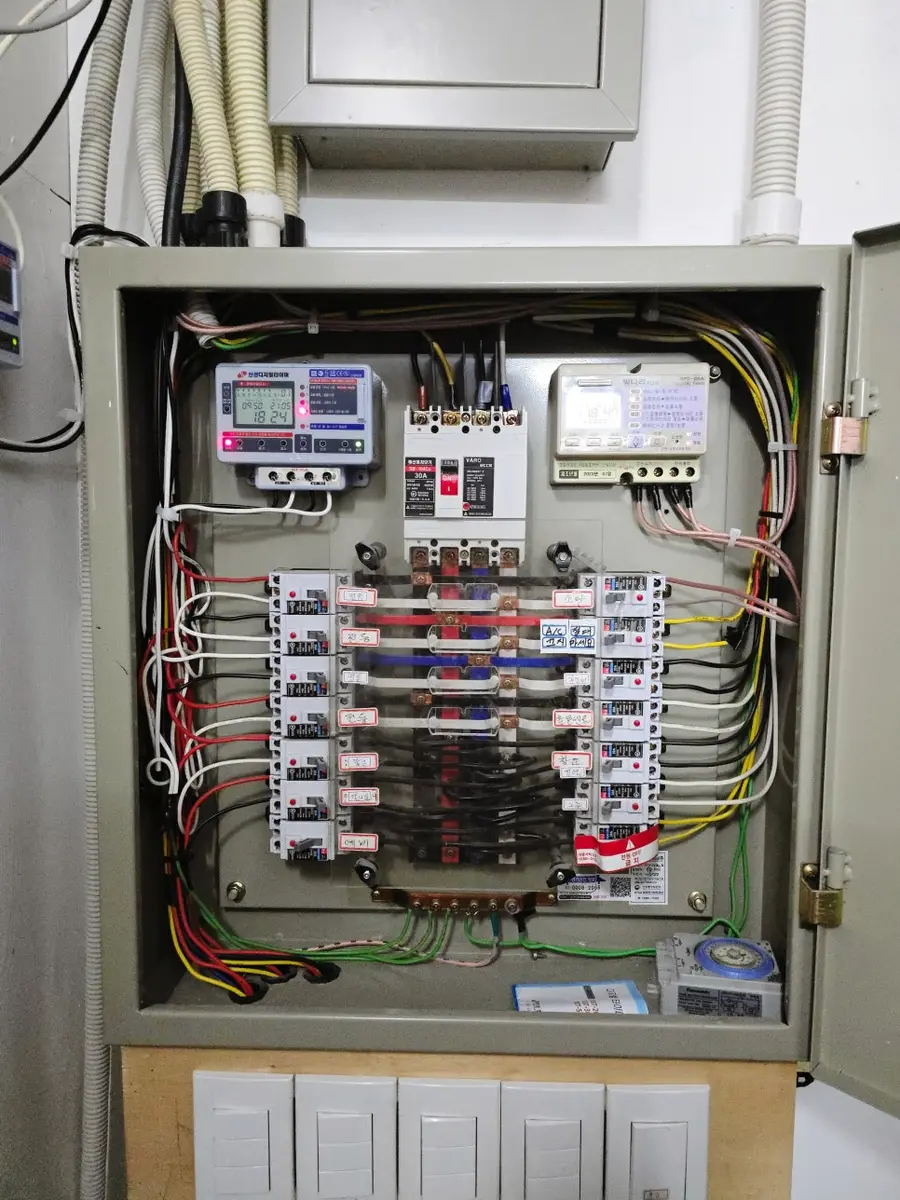

배선 상태를 살펴보니 타이머가 적어도 두 대 더 필요했습니다. 분전반 안쪽 위에 한 대, 바깥 벽에 한 대를 두기로 했습니다.
현장 이야기
먼저 회로마다 담당 구역을 적어 이름표를 붙였습니다. 길이가 빠듯한 전선은 늘려서 문을 여닫을 때 걸리지 않게 했습니다. 이어 회로를 나눠 타이머를 연결했습니다. 영업시간과 실제 밝기를 여러 번 맞춰 보며 설정했습니다. 간판등, 복도등, 외부등은 구역마다 스케줄을 따로 넣었습니다.
늘어진 배선은 정리하고 타이머는 수평을 맞춰 달았습니다. 화면이 잘 보이는 제품이라 수동 전환과 시간 재설정 방법을 알려 드리고 마쳤습니다.
Q. 타이머가 이미 있는데 왜 다시 손봤나요?
A. 일부 회로에만 연결돼 있고 시간도 어긋나 있었습니다. 회로를 나눠 다시 연결하고 두 대를 더 달았습니다.
Q. 구역마다 켜지는 시간을 다르게 할 수 있나요?
A. 회로를 나눠 제어하면 됩니다. 이번에는 간판등, 복도등, 외부등을 각각 설정했습니다.
