전기세 절감 방법 타임 스위치 설치조명·전기

프랜차이즈 피트니스센터에 전기세 절감을 위해 타임 스위치를 설치한 현장입니다. 분전함 안에는 메인 차단기와 상가 조명, 간판, 에어컨 차단기가 있었습니다. GX룸과 웨이트존 등 구역별 누전 차단기도 빼곡했습니다. 위쪽에는 오래된 아날로그 타이머가 하나 있었습니다.

설비 구역이 늘어 구역별로 따로 제어할 디지털 타이머가 더 필요했습니다. 차단기마다 어느 조명 라인으로 가는지 회로를 따라가 확인했습니다. 전원을 내린 다음 클램프 미터로 부하 전류를 쟀습니다. 약 6.07A로 허용 범위 안이었지만 조금 높은 편이었습니다. 그래서 타이머 여러 대로 전력을 나눠 과부하를 피하기로 했습니다.

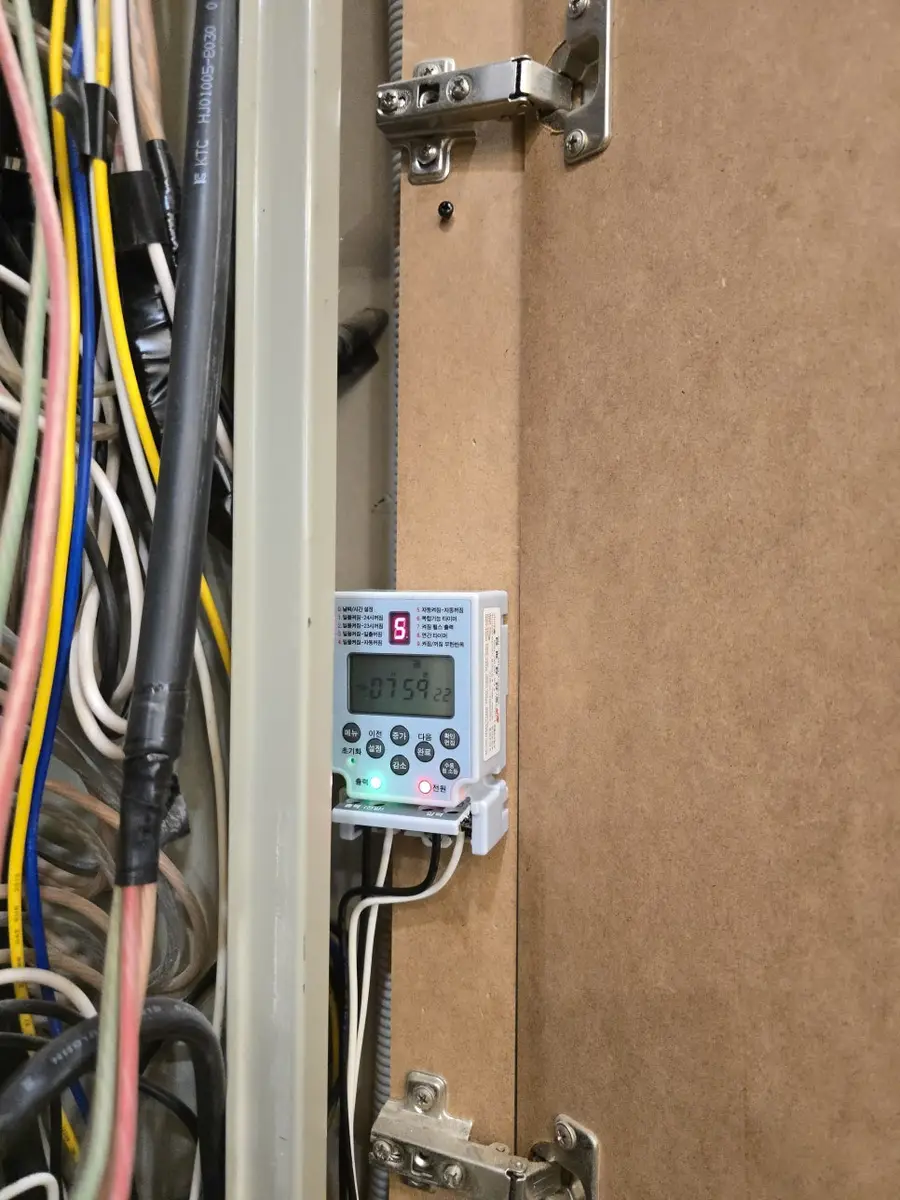

분전함 양옆의 목재 프레임을 고정 자리로 썼습니다. 차단기 옆을 지나는 메인 전원선과 간선은 먼저 정리했습니다. 첫 타이머를 목재 벽에 고정하고 차단기 쪽 입력선과 구역으로 나가는 출력선을 물렸습니다. 아래로 두 번째, 세 번째를 이어 달고 오른쪽에도 같은 방식으로 설치했습니다. 배선은 엉키지 않게 케이블 타이로 묶었습니다.
