헬스장 자동타이머 신규 설치반드시

결선 후엔 반드시 클램프미터로 부하 전류를 재서 정상 작동 확인까지 마쳐야 진짜 끝

안녕하세요,

데이비드리페어입니다 🔧

오늘은 헬스장 분전반에

디지털 자동타이머를 새로 설치한

현장 이야기를 가져와봤어요.

헬스장이나 상가처럼

영업시간이 딱 정해져 있는 공간은

사람이 매번 스위치를

켜고 끄는 것보다

자동타이머 하나 달아두는 게

훨씬 관리가 편해지더라고요.

오늘은 실제 설치 과정을

순서대로 풀어볼게요 😊

① 헬스장에 자동타이머가 왜 필요할까? 전등 관리의 답답함부터 짚어보기

헬스장 같은 공간은

조명 회로가 은근히 많아요.

여자 전등, 남자 전등,

홀1·홀2·홀3 전등,

러닝라인 전등, 남녀 화장실,

카운터·사무실 전등까지 —

구역별로 따로 켜고 꺼야 하는

회로가 한둘이 아니거든요 💡

이런 상황에서 사람이 매일

아침저녁으로 일일이

스위치 올렸다 내렸다 하면

실수도 잦고,

깜빡 잊고 밤새 켜두는 일도 생겨요.

특히 오픈·마감 시간이

일정한 업종일수록

자동타이머 설치가 답이에요.

매일 정해진 시간에 자동으로 켜짐/꺼짐 설정 가능

사람이 깜빡해도 전력 낭비 걱정 없음

회로별로 개별 제어가 가능해서 필요한 구역만 따로 관리 가능

② 자동타이머 설치, 실제로 어떻게 진행했을까? 결선 순서 정리

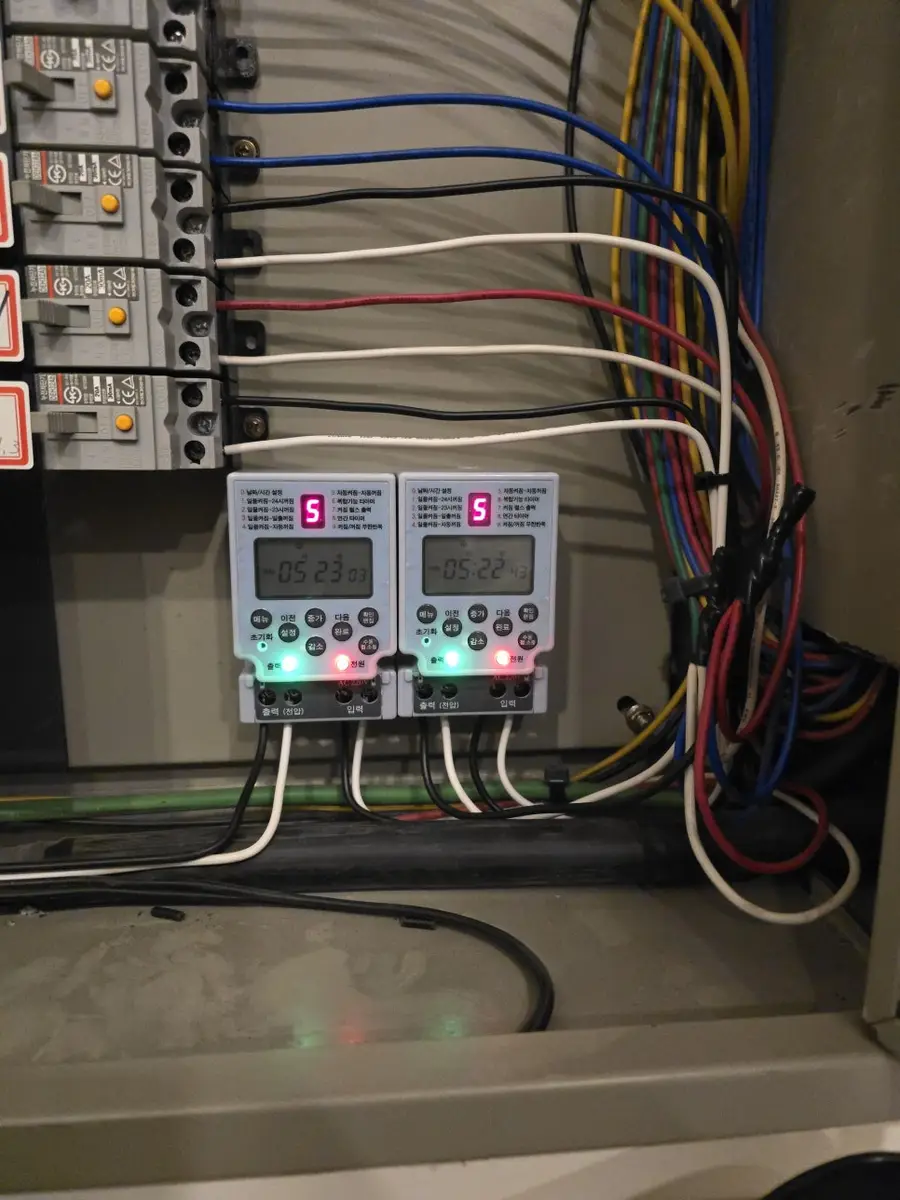

이번 현장은 분전반 안쪽에

디지털 자동타이머 2개를

나란히 신규 설치하는 작업이었어요.

타이머 자체는

입력(전원)과 출력(부하)

단자가 따로 있는 구조라,

결선 순서를 헷갈리면 안 되는

부분이라 신경 써서 진행했습니다.

먼저 기존 차단기에서 나오는 전원선을

타이머의 입력 단자에 물리고,

타이머 출력 단자에서

다시 조명 회로 쪽으로

선을 빼주는 방식으로 배선했어요.

분전반 안에 이미

빨강·흰색·노랑·파랑 등

색깔별로 구분된 선들이 잔뜩 있어서,

어떤 선이 몇 번 차단기랑

연결되는지 라벨 확인하면서

하나씩 짚어가며 작업했습니다 📝

작업 순서를 간단히 정리하면 이래요.

차단기 OFF 후 기존 배선 상태 확인 및 라벨 대조

타이머 입력 단자에 전원선 결선

타이머 출력 단자에 부하(조명) 회로 결선

케이블타이로 배선 정리해서 패널 안 깔끔하게 마감

이 헬스장은 원래 타이머 자리가

4개(양쪽에 2개씩) 있는 구조였는데,

이번엔 그중 신규로 다는

2개 자리를 작업했어요.

배선이 워낙 많다 보니

타이머 뒤쪽으로 지나가는

케이블들 정리하는 데도

시간이 꽤 걸렸습니다.

③ 자동타이머 설치 후 날짜·시간 세팅은 어떻게 할까?

디지털 타이머는 전원 넣었다고

바로 되는 게 아니라,

초기 날짜·시간 설정을

꼭 해줘야 해요.

화면에 숫자가 깜빡이는 상태에서

메뉴·설정·증가·감소 버튼으로

연도, 월, 일, 요일,

시:분:초까지 하나씩 맞춰줘야

정확한 시간에 작동합니다 ⏰

이 제품은 메뉴 버튼을 누르면

아래 기능들 중 선택할 수 있는

구조였어요.

날짜/시간 설정

일몰켜짐-24시꺼짐

일몰켜짐-23시꺼짐

일몰켜짐-일출꺼짐

일몰켜짐-자동꺼짐

자동켜짐-자동꺼짐

복합기능 타이머

켜짐 펄스 출력

연간 타이머

켜짐/꺼짐 무한반복

헬스장처럼 영업시간이 일정한 곳은

대부분 5번(자동켜짐-자동꺼짐)

모드로 설정해서 원하는 시간에

딱 맞춰 켜지고 꺼지게

하는 경우가 많아요.

날짜·시간이 맞아야

예약 시간도 정확하게 돌아가니까

이 단계를 대충 넘기면 안 됩니다.

④ 설치 후 마무리, 클램프미터로 전류까지 꼭 체크하세요

배선 다 하고 세팅까지 끝났다고

바로 마무리하면 안 돼요.

저는 항상 마지막에 클램프미터로

각 회로의 부하 전류를 재서

정상적으로 작동하는지

한 번 더 확인하는 편이에요 ⚡

이번 현장에서도

여자 드라이CON,

남자 드라이CON,

GX, 벽체CON 등

회로별로 클램프미터를 대봤는데

0.89A부터 3.45A까지

회로마다 부하량이 다 다르더라고요.

이렇게 실측값을 확인해야

타이머가 감당할 수 있는

부하 범위인지,

혹시 과부하 걸릴 위험은 없는지

판단할 수 있거든요.

회로별 전류값 실측해서 정상 범위인지 확인

타이머 출력 표시등(빨강/초록 LED)으로 작동 상태 육안 확인

시간 설정값이 실제 시계와 맞는지 재확인

이 과정까지 다 거쳐야

"설치는 했는데 제대로 작동하는지

모르겠다"는 상황을 막을 수 있어요.

눈에 안 보이는 배선 작업일수록

마무리 점검이 진짜 중요합니다.

디지털 자동타이머 신규 설치한

현장을 정리해봤어요.

조명 회로가 많은 공간일수록

자동타이머 하나로 관리가

훨씬 수월해지는 걸 체감하실 거예요.
